Escolher corretamente o tamanho de uma roldana com regulagem é uma etapa importante para garantir o funcionamento adequado de sistemas que utilizam cabos, cordas ou outros elementos de movimentação. Embora a roldana pareça um componente simples, suas dimensões interferem diretamente no alinhamento, na distribuição da carga, no desgaste do cabo e na eficiência de todo o conjunto.

Existem diferentes tamanhos, materiais e formatos de roldanas, cada um indicado para determinadas aplicações. Por isso, não é recomendado escolher uma peça considerando somente o diâmetro externo. Também é necessário observar o tipo de cabo utilizado, a carga aplicada, o espaço disponível para instalação, o sistema de fixação e a faixa de ajuste oferecida pela regulagem.

Quando esses fatores são analisados em conjunto, fica mais fácil selecionar uma peça compatível com a necessidade da instalação e reduzir problemas como desalinhamento, desgaste excessivo, travamentos e perda de eficiência.

---

O que é uma roldana com regulagem?

A roldana com regulagem é um componente mecânico utilizado para orientar, conduzir ou auxiliar no movimento de cabos e outros elementos semelhantes. Seu principal diferencial está na possibilidade de realizar ajustes na posição do conjunto.

Dependendo do modelo, essa regulagem pode permitir alterações na altura, no alinhamento, na posição lateral ou na tensão do sistema.

Esse tipo de solução pode ser utilizado em diferentes estruturas, como portões, equipamentos industriais, sistemas de movimentação, mecanismos de elevação e outras aplicações em que seja necessário conduzir um cabo de maneira organizada.

A possibilidade de ajuste facilita principalmente a instalação e a correção de pequenos desalinhamentos.

Diferença entre roldana fixa e regulável

Uma roldana fixa permanece instalada em uma posição determinada. Depois da montagem, qualquer alteração normalmente exige desmontagem ou reposicionamento do suporte.

Já a roldana regulável oferece maior flexibilidade.

Dependendo do projeto, é possível:

• alterar sua posição;

• ajustar o alinhamento;

• compensar pequenas diferenças na instalação;

• reposicionar o cabo;

• realizar ajustes durante a manutenção.

Essa característica pode ser especialmente útil em estruturas que sofrem pequenas variações de posicionamento durante o uso.

---

Por que o tamanho da roldana é importante?

O tamanho da roldana interfere diretamente na maneira como o cabo se movimenta sobre ela.

Uma peça muito pequena para determinado cabo pode provocar uma curvatura excessiva. Isso pode acelerar o desgaste e prejudicar o funcionamento do sistema.

Por outro lado, uma roldana muito grande pode não caber no espaço disponível ou exigir alterações na estrutura.

O dimensionamento também influencia:

• o contato entre cabo e canal;

• o esforço aplicado sobre o eixo;

• o alinhamento do sistema;

• a facilidade de movimentação;

• a vida útil dos componentes;

• a estabilidade da instalação.

Por esse motivo, não existe um único tamanho ideal para todas as aplicações.

A escolha deve considerar as características específicas do equipamento.

---

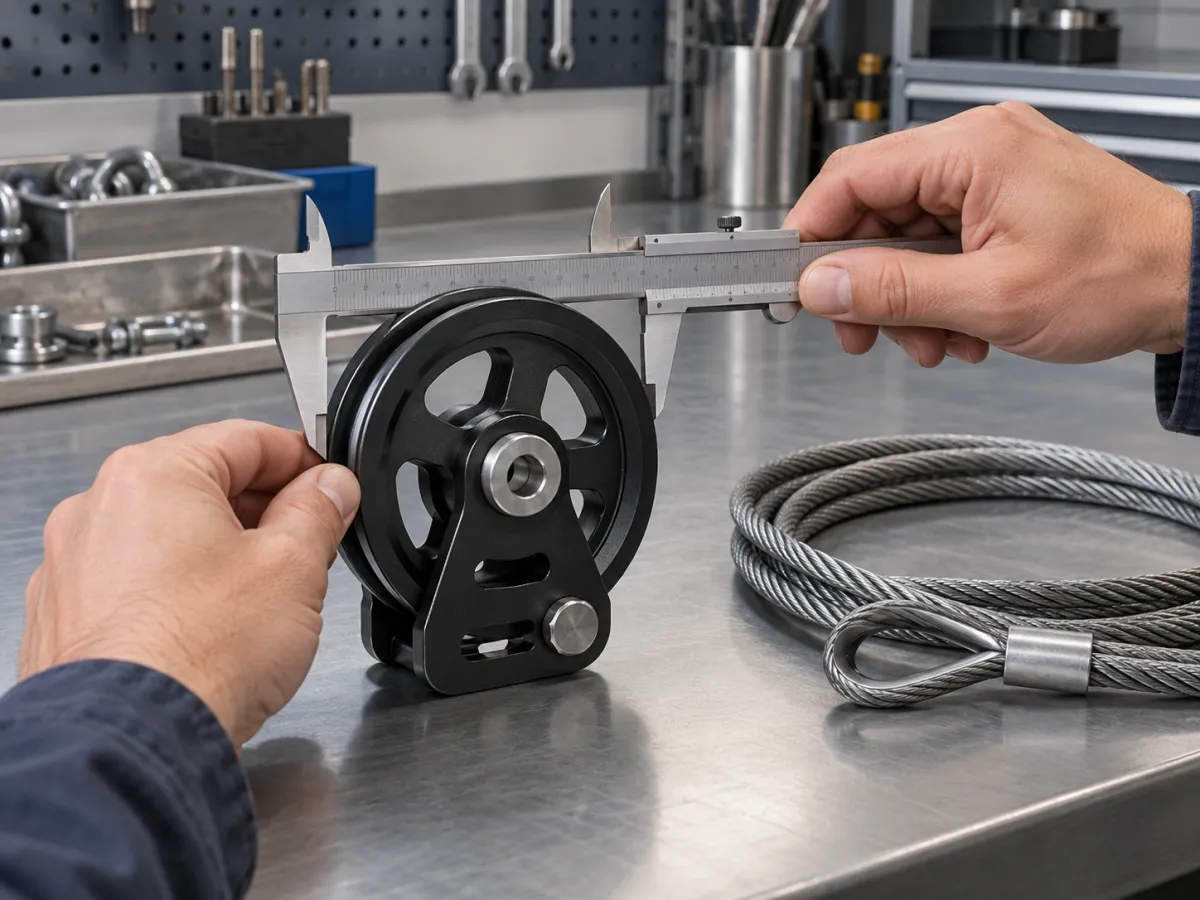

Quais medidas devem ser observadas em uma roldana?

Antes de escolher uma roldana com regulagem, é importante conhecer suas principais dimensões.

Cada medida possui uma função no funcionamento do conjunto.

Diâmetro externo

É a medida total da roldana de uma extremidade até a outra.

O diâmetro externo influencia principalmente o espaço necessário para instalação e a curvatura realizada pelo cabo.

Roldanas maiores tendem a proporcionar uma curva mais suave, desde que sejam compatíveis com o projeto.

Largura da roldana

A largura indica o espaço ocupado lateralmente pela peça.

Essa medida deve ser compatível com o suporte utilizado e com o espaço disponível na instalação.

Uma roldana excessivamente larga pode gerar interferência com outras partes da estrutura.

Largura do canal

O canal é a região por onde o cabo passa.

Sua largura precisa ser compatível com o diâmetro do cabo utilizado.

Se o canal for muito estreito, o cabo pode ficar pressionado.

Se for excessivamente largo, pode ocorrer movimentação lateral.

Profundidade do canal

A profundidade ajuda a manter o cabo corretamente posicionado durante o movimento.

Um canal inadequado pode aumentar o risco de saída do cabo da área correta de trabalho.

Diâmetro do eixo ou furo central

Também é necessário verificar o diâmetro do eixo sobre o qual a roldana será instalada.

A incompatibilidade nessa medida pode impedir a montagem ou causar folgas inadequadas.

---

Como escolher o diâmetro da roldana?

A escolha do diâmetro deve começar pela análise do cabo e da aplicação.

Não é recomendável selecionar uma roldana considerando apenas o espaço disponível.

Primeiramente, verifique:

• o tipo de cabo;

• o diâmetro do cabo;

• a carga movimentada;

• a frequência de utilização;

• a velocidade do movimento;

• o espaço disponível.

Quanto mais rígido ou espesso for o cabo, maior deve ser a atenção com o raio de curvatura.

Dobrar repetidamente um cabo sobre uma roldana muito pequena pode provocar desgaste acelerado.

Consulte as especificações do fabricante

Sempre que possível, utilize as informações técnicas fornecidas pelo fabricante do cabo, da roldana ou do equipamento.

Essas especificações podem estabelecer dimensões mínimas ou recomendações de utilização.

Isso é especialmente importante em sistemas sujeitos a cargas elevadas.

---

Como o tamanho do cabo influencia a escolha?

O cabo é um dos principais fatores utilizados para definir as dimensões da roldana.

O canal da peça precisa acomodá-lo corretamente.

Imagine um cabo com diâmetro significativamente maior do que a canaleta disponível. Nesse caso, ele pode trabalhar pressionado contra as bordas da roldana.

Além de aumentar o atrito, essa condição pode acelerar o desgaste.

Também existe o problema contrário.

Quando um cabo muito fino é colocado em um canal excessivamente largo, ele pode apresentar maior movimentação lateral.

Essa movimentação pode prejudicar o alinhamento.

O cabo deve permanecer centralizado

Durante o funcionamento, o ideal é que o cabo permaneça apoiado de maneira uniforme na região prevista da roldana.

Se ele constantemente encosta nas laterais ou tende a escapar do canal, é necessário verificar:

• alinhamento;

• tamanho da canaleta;

• posição da roldana;

• tensão do cabo;

• condição dos suportes.

A regulagem pode ajudar a corrigir alguns desses problemas.

---

Qual tamanho de roldana utilizar para cargas maiores?

Aplicações com cargas elevadas exigem uma análise mais cuidadosa.

Não é correto concluir que basta utilizar uma roldana maior.

A capacidade do sistema depende do conjunto completo.

É necessário verificar:

• resistência da roldana;

• material de fabricação;

• capacidade do eixo;

• resistência do suporte;

• capacidade do cabo;

• sistema de fixação;

• rolamentos ou buchas utilizados.

Todos esses elementos precisam suportar os esforços gerados durante o funcionamento.

Material da roldana também importa

Roldanas podem ser fabricadas em diferentes materiais.

A escolha depende das condições de uso, como carga, temperatura, exposição à umidade, presença de agentes corrosivos e frequência de movimentação.

O material precisa ser adequado à aplicação.

Somente analisar o tamanho não garante que a peça terá resistência suficiente.

---

O espaço de instalação interfere no tamanho da roldana?

Sim.

Antes de comprar uma roldana, é importante medir corretamente o local onde ela será instalada.

Observe não apenas o tamanho atual disponível, mas também o espaço necessário durante a movimentação e a regulagem.

Uma peça pode caber inicialmente e ainda assim entrar em contato com outros componentes após algum ajuste.

Por isso, verifique:

• distância das paredes;

• posição de suportes;

• estruturas metálicas próximas;

• parafusos;

• guias;

• outras roldanas;

• movimento do cabo.

Também é recomendado manter espaço suficiente para manutenção.

Se a área estiver excessivamente apertada, substituir ou ajustar a peça futuramente pode ser mais difícil.

---

Como funciona a regulagem da roldana?

O funcionamento da regulagem depende do modelo utilizado.

Algumas roldanas permitem movimentação vertical. Outras oferecem ajuste horizontal ou alterações no posicionamento do suporte.

O objetivo principal é facilitar o posicionamento correto da peça.

Durante a instalação, a regulagem pode ser utilizada para alinhar o cabo com outros componentes do sistema.

Regulagem não deve corrigir erros graves de instalação

É importante destacar que o sistema de ajuste possui limites.

Ele não deve ser utilizado para compensar erros significativos na estrutura.

Se os suportes estiverem instalados fora de posição ou se houver deformações importantes, o correto é corrigir a origem do problema.

A regulagem deve funcionar como recurso de ajuste fino.

---

Como alinhar corretamente a roldana?

O alinhamento é fundamental para evitar que o cabo trabalhe lateralmente.

Sempre que possível, a entrada e a saída do cabo devem seguir uma trajetória compatível com o canal da roldana.

Quando existe um ângulo lateral muito acentuado, o cabo tende a pressionar uma das bordas.

Isso pode causar:

• desgaste irregular;

• aumento de atrito;

• ruídos;

• movimentação inadequada;

• possibilidade de saída do canal.

A regulagem permite corrigir pequenos desvios.

Após ajustar, verifique se os elementos de fixação estão corretamente apertados.

---

Quais erros evitar ao escolher uma roldana com regulagem?

Alguns erros são comuns durante a escolha do componente.

Conhecê-los ajuda a reduzir problemas durante a instalação.

Escolher apenas pelo diâmetro externo

O diâmetro é importante, mas não é o único critério.

Também é necessário analisar largura, canal, eixo, material e capacidade de carga.

Ignorar o tamanho do cabo

Uma roldana incompatível com o cabo pode causar desgaste prematuro.

Sempre verifique as duas peças em conjunto.

Não analisar a carga

Toda aplicação possui esforços específicos.

A peça precisa ter resistência compatível.

Nunca utilize somente a aparência ou o tamanho como referência para capacidade de carga.

Escolher um canal inadequado

O cabo precisa ficar acomodado corretamente.

Canais muito largos ou estreitos podem prejudicar o funcionamento.

Ignorar o espaço para regulagem

Uma roldana regulável precisa de espaço para que o ajuste realmente possa ser realizado.

Se o local estiver completamente limitado, parte da funcionalidade do componente pode ser perdida.

---

Como saber se a roldana escolhida está adequada?

Depois da instalação, observe o comportamento do sistema.

O cabo deve se movimentar de maneira uniforme.

Durante uma inspeção, verifique se:

• o cabo está centralizado;

• a roldana gira livremente;

• não existem travamentos;

• não há contato com estruturas próximas;

• o cabo não escapa da canaleta;

• não existem ruídos anormais;

• a regulagem permanece firme;

• o suporte não apresenta deformação.

Também observe o desgaste ao longo do tempo.

Uma marca de desgaste excessivo em apenas um lado da roldana pode indicar desalinhamento.

---

Quando substituir uma roldana?

Assim como outros componentes mecânicos, roldanas sofrem desgaste.

O momento de substituição depende das condições de utilização.

Alguns sinais devem ser observados.

Canal excessivamente desgastado

O contato constante com o cabo pode modificar a geometria do canal.

Quando o desgaste interfere na acomodação adequada do cabo, a substituição pode ser necessária.

Trincas ou deformações

Qualquer dano estrutural deve ser avaliado com atenção.

Uma roldana deformada pode alterar o alinhamento do sistema.

Rolamento travando

Nos modelos que utilizam rolamentos, dificuldades na rotação podem indicar desgaste ou falha.

A roldana deve girar de maneira compatível com sua aplicação.

Folgas excessivas

Folgas no eixo, no suporte ou na própria roldana podem provocar vibrações e movimentação irregular.

A origem da folga precisa ser identificada.

---

A manutenção influencia a vida útil da roldana?

Sim.

Inspeções periódicas ajudam a identificar pequenos problemas antes que eles afetem outros componentes.

A rotina de manutenção pode incluir:

• inspeção visual;

• verificação do alinhamento;

• análise do desgaste do canal;

• inspeção do cabo;

• conferência dos elementos de fixação;

• avaliação do rolamento ou bucha;

• verificação da regulagem.

A frequência deve ser definida conforme o tipo e a intensidade de utilização.

Equipamentos utilizados continuamente normalmente exigem acompanhamento mais frequente.

---

O que avaliar antes de comprar uma roldana com regulagem?

Antes de realizar a compra, reúna todas as informações da aplicação.

Uma pequena lista de verificação ajuda a evitar escolhas inadequadas.

Considere:

• diâmetro externo da roldana;

• largura total;

• largura do canal;

• profundidade do canal;

• diâmetro do eixo;

• diâmetro do cabo;

• tipo de cabo;

• carga aplicada;

• material da roldana;

• método de fixação;

• tipo de rolamento ou bucha;

• faixa de regulagem;

• espaço disponível;

• ambiente de utilização.

Quanto mais completas forem essas informações, maior será a possibilidade de escolher uma peça compatível com o projeto.

---

Conclusão

Escolher o tamanho correto da roldana com regulagem exige analisar muito mais do que apenas o diâmetro da peça. O cabo utilizado, a carga aplicada, o espaço disponível, o material de fabricação, o sistema de fixação e a capacidade de ajuste também devem fazer parte da decisão.

Uma roldana devidamente dimensionada contribui para manter o cabo alinhado, reduzir atritos e proporcionar um movimento mais uniforme. Além disso, a regulagem facilita ajustes de posicionamento durante a instalação e a manutenção.

Antes da escolha, medir corretamente os componentes e consultar as especificações técnicas é fundamental. Em aplicações sujeitas a esforços elevados ou condições específicas de operação, o dimensionamento deve seguir as orientações do fabricante e os requisitos técnicos do projeto.

Ao avaliar todo o sistema em conjunto, é possível selecionar uma roldana com regulagem mais adequada à aplicação, evitando improvisações e reduzindo problemas de funcionamento e desgaste prematuro.
